PCB回板

嘉立创回板还是很快的，第1天下午下的单生产，第3天中午就收到了回板。

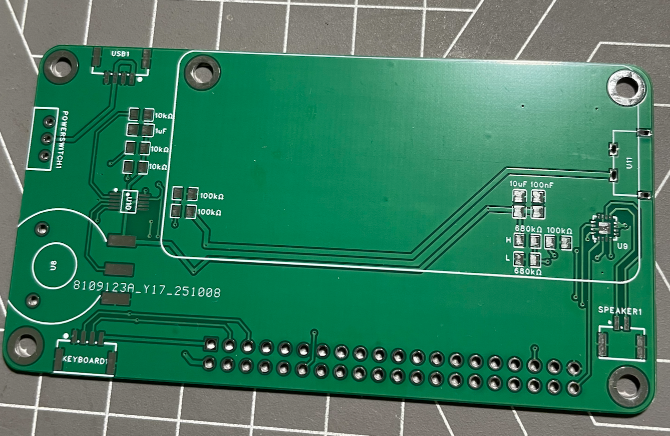

下面的是主控板

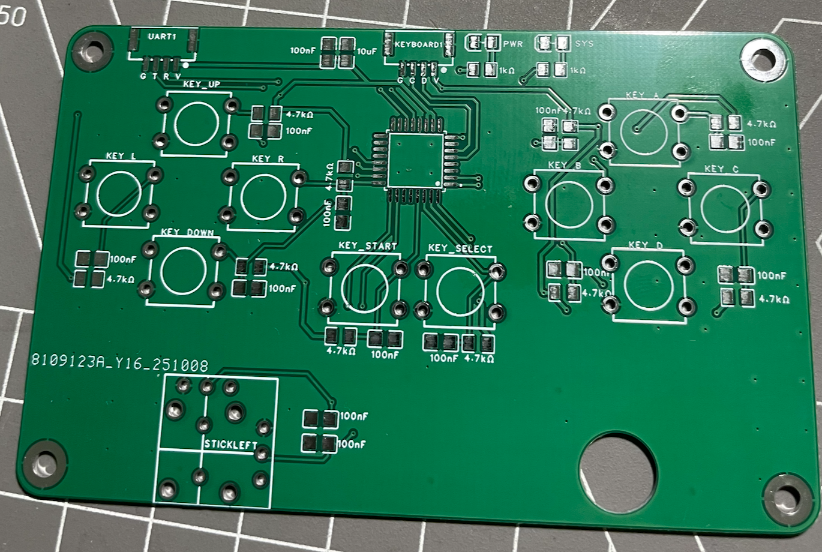

这个是遥控板

这里的设计比之前的版本简单了很多，主控板因为不使用PCM5102后少了很多外围电路。遥控板用了一颗51单片机作为控制芯片，来替代之前的锁存器和AD芯片，这样也把遥控板和主控板之间的通信由十几根线简化为了四根线。

这里有个预埋的地方是遥控板右边的那个孔，因为从之前的使用上看街机游戏是不会用到右边的摇杆的，所以把右边的摇杆给裁剪掉了，取而代之的是扬声器。但是考虑到后续这个遥控板可能会做成有线拆卸式，但是喇叭在机器上是放在下半部分、前面板的，所以这里挖个孔，即使把喇叭固定在机器的里面，也可以把声音传递到外面来。

调测

主控板

首先从主控板开始。主控板上比较难焊接的芯片是AD芯片ADS1115，以及PCM解码芯片MAX9835。

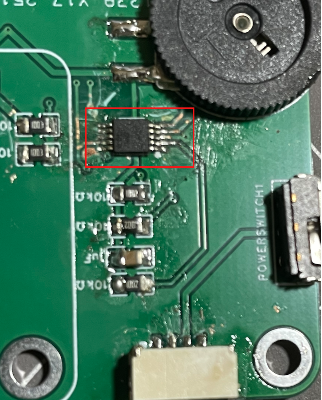

这里首先焊接ADS1115，焊接的出的结果是下面这样。

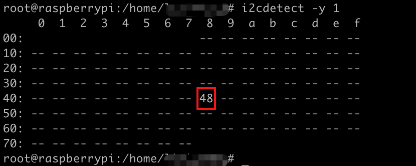

连接上树莓派进行测试，可以通过i2cdetect查到i2c设备，跑了下测试程序很OK。

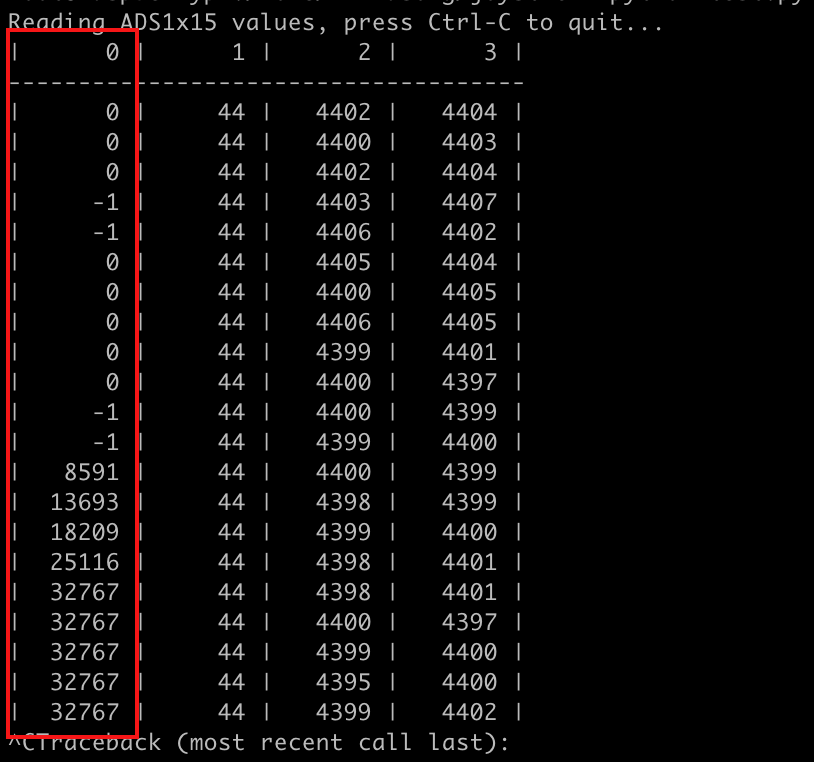

变阻器连接的是第一个通道，拨动变阻器的时候检测到的减压在增大。

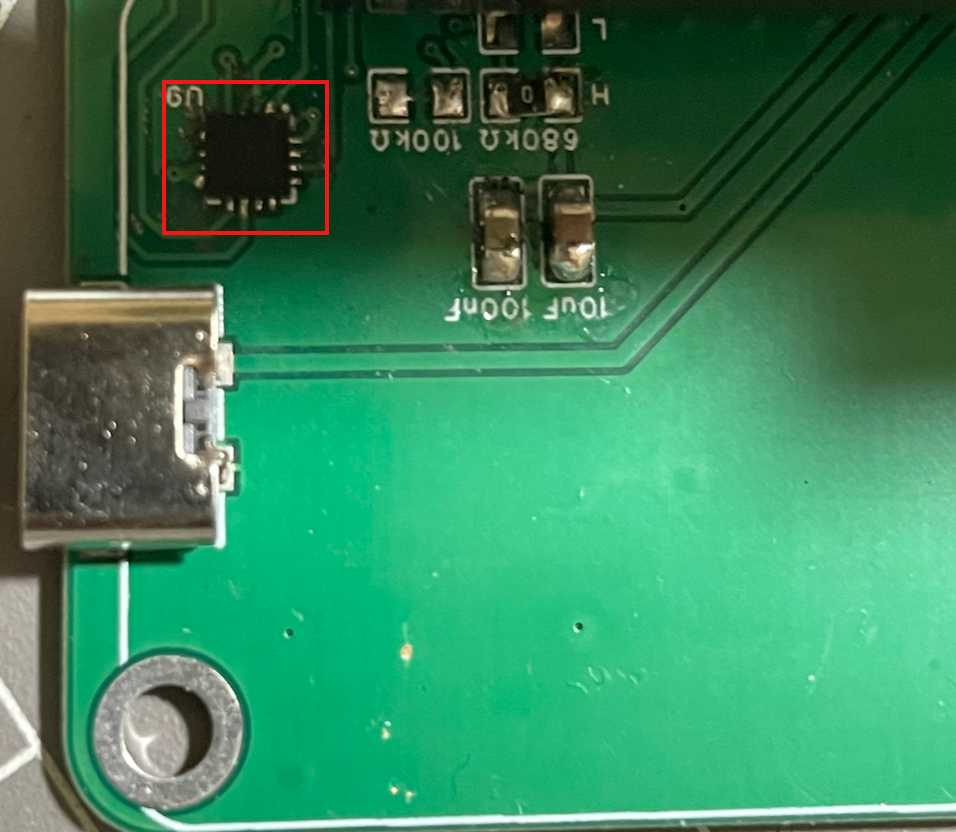

然后焊接MAX9835，这玩意不是一般的难焊，眼都焊瞎了🕶️。下面左下角是个typec的接口，可以直观的感受到芯片对比之下又多小。

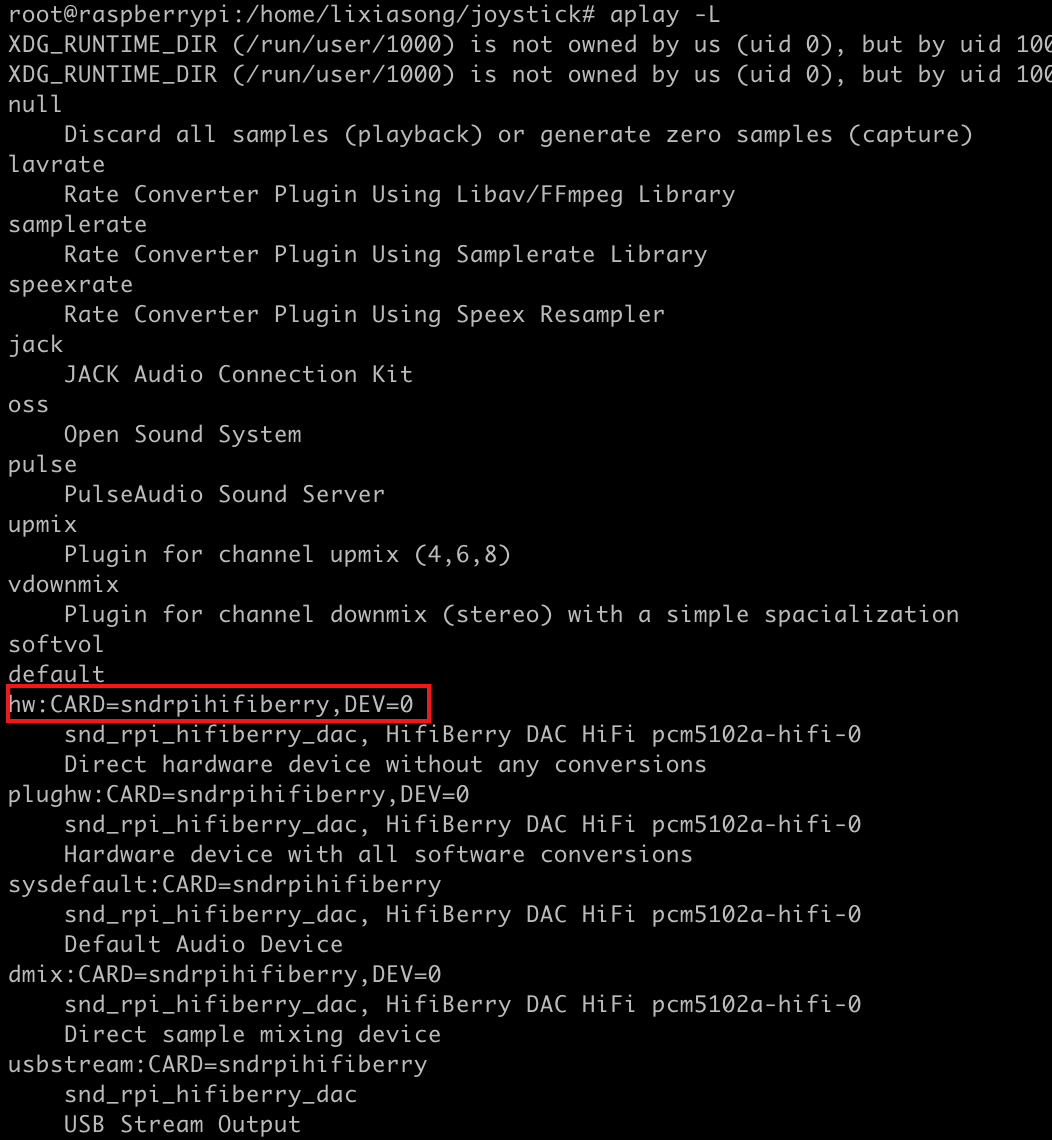

还好一切比较正常，调整树莓派默认的声卡输出、连接喇叭后可以播放音乐了。

遥控板

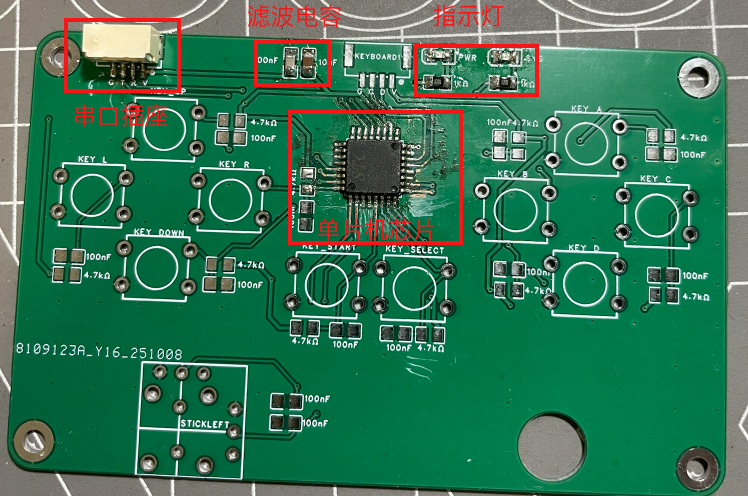

遥控板核心是那个STC单片机，实际焊接起来难度一般，外围器件真的是精简到没边了，只需要俩滤波电容就可以了。不像以前上学时候的单片机，当时还需要外接晶振。

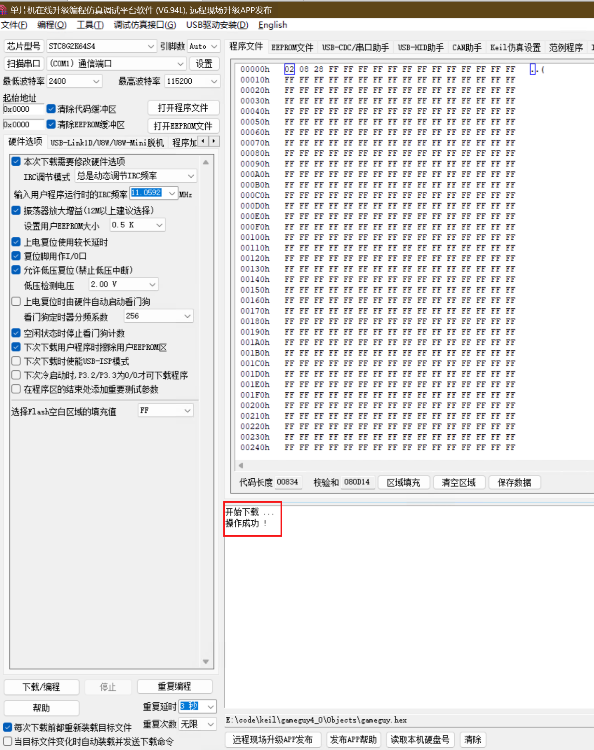

下载了keil后写了个最简单的灯闪烁程序，通过界面几十年都不改的STC ISP下载软件一次烧写成功。

好了下一步准备焊接周围的按键、摇杆，以及通过I2C和主控板通讯。

未完待续...
